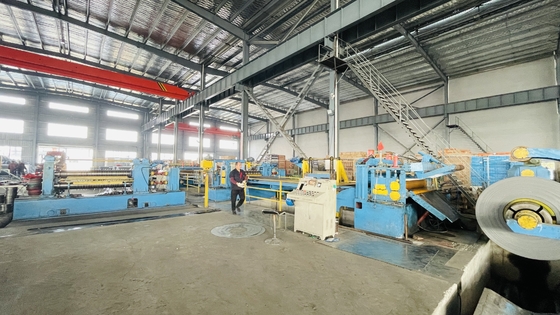

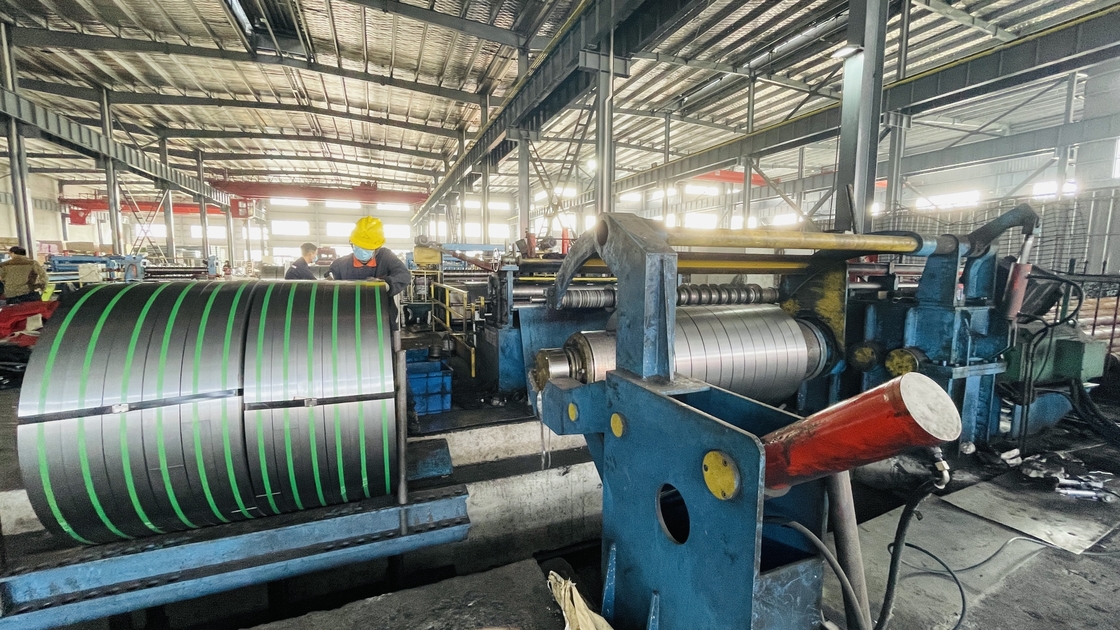

1800 মিমি স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন উচ্চ গতি 30 মি / মিনিট

3-12 মিমি 600-1800 মিমি স্বয়ংক্রিয় স্টিল শীট স্লিটিং লাইন হাই স্পিড স্লিটিং মেশিন

1। পরিচিতি:


স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইনস্থির গতির সাথে এবং ভারী টাইপ হাইড্রোলিক ডিকয়লার সহ PLC পাঁচ রোলার সমতলকরণ দ্বারা নিয়ন্ত্রিত। এই পুরু প্লেট স্লিটিং লাইন, যাকে ধাতব কয়েল স্লিটারও বলা হয়, পুরু ইস্পাত মাস্টার কয়েলকে ছোট শিশু কয়েলে চেরা করতে সক্ষম।পুরু কয়েল স্লিটিং লাইনটি গঠিত: কয়েল-লোডিং কার, ডাবল ম্যান্ড্রেল বিগ-লোড আনকয়লার, পোর্টাল স্টাইলের কয়েল-হেড গাইড, প্রেস এবং বেলচা সরঞ্জাম, ডাবল রোলার পিঞ্চিং ফিডার, পাঁচ-রোলার লেভেলার, এন্ড-কাটার, রোল টেবিল, সেন্ট্রাল অ্যালাইনার, ডিস্ক স্লিটার, স্ক্র্যাপ উইন্ডার, হোল অ্যাকিউমুলেটর, প্রি-সেপারেটর এবং টেনশন, পোর্টাল স্টাইলের কয়েল-সেপারেটর এবং প্রেসার, রিকোয়লার, কয়েল আনলোডিং কার, হাইড্রোলিক কন্ট্রোল এবং ইলেকট্রিক কন্ট্রোল।

মোটা শীট স্লিটিং লাইনের বিভিন্ন মডেলের ক্ষমতা (ধাতু কয়েল স্লিটার):
স্ট্রিপ বেধ: (3~12) মিমি, (4-16) মিমি, (5~20) মিমি;
স্ট্রিপ প্রস্থ: 500-1800 মিমি, 800 ~ 2000 মিমি বা 1000 ~ 2200 মিমি।

2. কয়েল স্লিটিং মেশিনের বিশদ বিবরণ:

2.1।MA-(3-12)×1800mm শীট স্লিটিং লাইন
কয়েলের উপাদান: এইচআর/সিআর কার্বন ইস্পাত, গ্যালভানাইজড প্লেট, রঙিন ইস্পাত প্লেট ইত্যাদি।
মেটাল কয়েল স্লিটার স্ট্রিপ বেধ: (3~12) মিমি
কয়েল স্লিটিং মেশিন স্ট্রিপ প্রস্থ: 500~1800 মিমি
সর্বোচ্চ কুণ্ডলী ওজন: 35000 কেজি

সমতলকরণ রোলার এবং টেনশনিং রোলারের ব্যাস: Φ210
স্লিটার শ্যাফ্টের মেটাল কয়েল স্লিটার ব্যাস: Φ300
ডিস্ক কাটার: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm।
রিকয়লার ব্লকের ব্যাস: Φ610 মিমি
আলাদা করা ডিস্ক: 65Mn, OD250 x ID95 x T10/20mm
স্লিটার এবং রিকোয়লারের জন্য কয়েল স্লিটিং মেশিন ডিসি মোটর: 160KW, 200KW।
মেটাল কয়েল স্লিটার গতি: (0~30) মি/মিনিট, সামঞ্জস্যযোগ্য

2.2।MA-(4-16)×2200mm শীট স্লিটিং লাইন
কয়েলের উপাদান: HR/CR কার্বন ইস্পাত যেমন Q235, গ্যালভানাইজড প্লেট, রঙিন ইস্পাত প্লেট ইত্যাদি
স্ট্রিপ বেধ: (4~16) মিমি
মেটাল কয়েল স্লিটার স্ট্রিপ প্রস্থ: 800 ~ 2200 মিমি
কুণ্ডলী স্লিটিং মেশিন Max.coil ওজন: 40000kgs

সমতলকরণ রোলার এবং টেনশনিং রোলারের ব্যাস: Φ230
স্লিটার শ্যাফ্টের ব্যাস: Φ360
মেটাল কয়েল স্লিটার ডিস্ক কাটার: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm।
রিকয়লার ব্লকের ব্যাস: Φ760 মিমি
কয়েল স্লিটিং মেশিন আলাদা করার ডিস্ক: 65Mn, OD250 x ID110 x T10/20mm
স্লিটার এবং রিকোয়লারের জন্য ডিসি মোটর: 200KW, 250KW।
স্লিটিং গতি: (0~30) মি/মিনিট, সামঞ্জস্যযোগ্য

2.3।MA-(5-20)×2000 মিমি শীট স্লিটিং লাইন:
কয়েলের উপাদান: HR/CR কার্বন ইস্পাত যেমন Q235, গ্যালভানাইজড প্লেট, রঙিন ইস্পাত প্লেট ইত্যাদি
মেটাল কয়েল স্লিটার স্ট্রিপ বেধ: (5~20) মিমি
স্ট্রিপ প্রস্থ: 800 ~ 2000 মিমি
সর্বোচ্চ কুণ্ডলী ওজন: 40000 কেজি

সমতলকরণ রোলার এবং টেনশনিং রোলারের ব্যাস: Φ260
স্লিটার শ্যাফ্টের মেটাল কয়েল স্লিটার ব্যাস: Φ420
কয়েল স্লিটিং মেশিন ডিস্ক কাটার: 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm।
রিকোইলার ব্লকের ব্যাস: Φ800 মিমি
আলাদা করা ডিস্ক: 65Mn, OD250 x ID110 x T10/20mm
স্লিটার এবং রিকোয়লারের জন্য ডিসি মোটর: 280KW, 315KW।
কয়েল স্লিটিং মেশিন স্লিটিং গতি: (0~20) মি/মিনিট, সামঞ্জস্যযোগ্য
