3-12 মিমি স্টিল শীট স্লিটিং মেশিন, হাই স্পিড স্লিটিং মেশিন

1. পণ্যের বিবরণ:

স্থিতিশীল গতি সহ মোটা শীট স্লিটিং লাইন এবং ভারী টাইপ হাইড্রোলিক ডেকোয়েলারের সাথে পিএলসি পাঁচটি বেলন সমতলকরণ দ্বারা নিয়ন্ত্রিত

2. ভূমিকা:

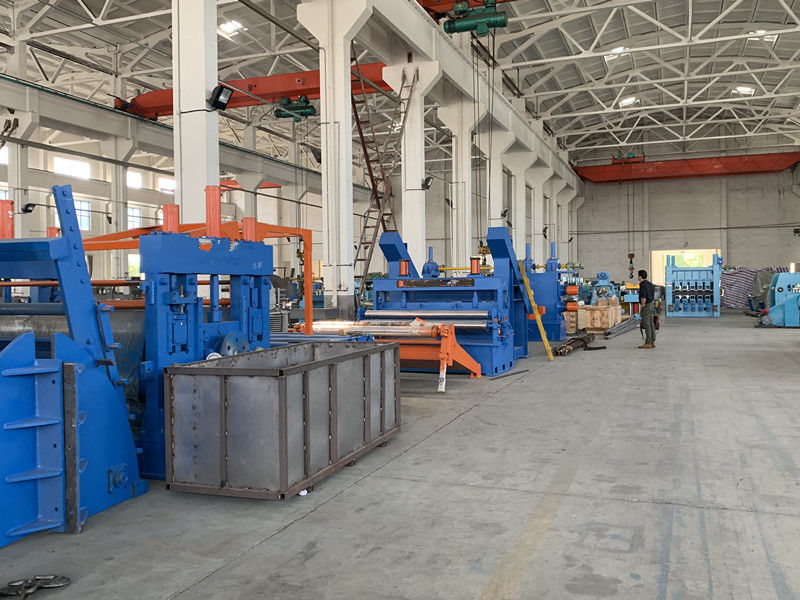

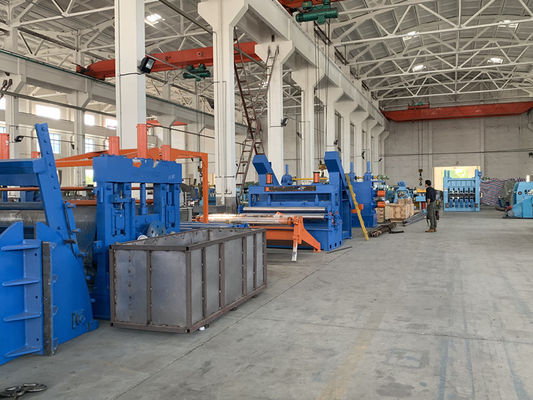

এই মোটা প্লেট স্লিটিং লাইন, যাকে মেটাল কয়েল স্লিটারও বলা হয়, মোটা ইস্পাতের মাস্টার কয়েলকে ছোট ছোট কুণ্ডলীতে কাটাতে সক্ষম।মোটা কয়েল স্লিটিং লাইনটি গঠিত: কয়েল-লোডিং গাড়ি, ডাবল ম্যান্ড্রেল বিগ-লোড আনকোলার, পোর্টাল স্টাইল কয়েল-হেড গাইড, প্রেস এবং বেলচা সরঞ্জাম, ডাবল রোলার পিঞ্চিং ফিডার, ফাইভ-রোলার লেভেলার, এন্ড-কাটার, রোল টেবিল, সেন্ট্রাল অ্যালাইনার, ডিস্ক স্লিটার, স্ক্র্যাপ উইন্ডার, হোল অ্যাকুমুলেটর, প্রি-সেপারেটর অ্যান্ড টেনশনার, পোর্টাল স্টাইল কয়েল-সেপারেটর এবং প্রেসার, রিকোইলার, কয়েল আনলোডিং গাড়ি, হাইড্রোলিক কন্ট্রোল এবং ইলেকট্রিক কন্ট্রোল।
পুরু শীট slitting লাইন (ধাতু কুণ্ডলী slitter) বিভিন্ন মডেলের ক্ষমতা:
স্ট্রিপ বেধ: (3 ~ 12) মিমি, (4-16) মিমি, (5 ~ 20) মিমি;
স্ট্রিপ প্রস্থ: 500-1800 মিমি, 800 ~ 2000 মিমি বা 1000 ~ 2200 মিমি।

3. কয়েল স্লিটিং মেশিনের বিস্তারিত স্পেসিফিকেশন:
3.1।এমএ- (3-12) × 1800 মিমি শীট স্লিটিং লাইন
কয়েলের উপাদান: এইচআর/সিআর কার্বন স্টিল, গ্যালভানাইজড প্লেট, রঙিন স্টিল প্লেট ইত্যাদি
মেটাল কয়েল স্লিটার স্ট্রিপ বেধ: (3 ~ 12) মিমি
কয়েল স্লিটিং মেশিন স্ট্রিপের প্রস্থ: 500 ~ 1800 মিমি
সর্বোচ্চ কয়েল ওজন: 35000 কেজি

লেভেলিং রোলার এবং টেনশন রোলারের ব্যাস: Φ210
ধাতব কুণ্ডলী স্লিটার শিল্টার শ্যাফটের ব্যাস: Φ300
ডিস্ক কাটার: 6CrW2Si, HRC56 ° ~ 58 °, OD500mm x ID300mm x T25mm।
রিকোয়েলার ব্লকের ব্যাস: Φ610 মিমি
ডিস্ক পৃথক করা: 65Mn, OD250 x ID95 x T10/20mm
স্লিটার এবং রিকোয়েলারের জন্য কয়েল স্লিটিং মেশিন ডিসি মোটর: 160KW, 200KW।
মেটাল কয়েল স্লিটারের গতি: (0 ~ 30) মি/মিনিট, নিয়মিত

3.2।এমএ- (4-16) × 2200 মিমি শীট স্লিটিং লাইন
কয়েলের উপাদান: HR/CR কার্বন ইস্পাত যেমন Q235, গ্যালভানাইজড প্লেট, রঙিন ইস্পাত প্লেট ইত্যাদি
স্ট্রিপ বেধ: (4 ~ 16) মিমি
মেটাল কয়েল স্লিটার স্ট্রিপ প্রস্থ: 800 ~ 2200 মিমি
কয়েল স্লিটিং মেশিন সর্বোচ্চ কয়েল ওজন: 40000 কেজি

লেভেলিং রোলার এবং টেনশন রোলারের ব্যাস: Φ230
স্লিটার শ্যাফটের ব্যাস: Φ360
মেটাল কয়েল স্লিটার ডিস্ক কাটার: 6CrW2Si, HRC54 ° ~ 56 °, OD600mm x ID360mm x T50mm।
রিকোয়েলার ব্লকের ব্যাস: Φ760 মিমি
কয়েল স্লিটিং মেশিন ডিস্ক আলাদা করা: 65Mn, OD250 x ID110 x T10/20mm
স্লিটার এবং রিকোয়েলারের জন্য ডিসি মোটর: 200KW, 250KW।
Slitting গতি: (0 ~ 30) মি/মিনিট, নিয়মিত

3.3।MA- (5-20) × 2000mm শীট স্লিটিং লাইন:
কয়েলের উপাদান: HR/CR কার্বন ইস্পাত যেমন Q235, গ্যালভানাইজড প্লেট, রঙিন ইস্পাত প্লেট ইত্যাদি
মেটাল কয়েল স্লিটার স্ট্রিপ বেধ: (5 ~ 20) মিমি
স্ট্রিপ প্রস্থ: 800 ~ 2000 মিমি
সর্বোচ্চ কয়েল ওজন: 40000 কেজি

লেভেলিং রোলার এবং টেনশন রোলারের ব্যাস: Φ260
ধাতব কুণ্ডলী স্লিটার শিল্টার শ্যাফটের ব্যাস: Φ420
কয়েল স্লিটিং মেশিন ডিস্ক কাটার: 6CrW2Si, HRC54 ~ ~ 56 °, OD650mm x ID420mm x T50mm।
রিকোয়েলার ব্লকের ব্যাস: Φ800 মিমি
ডিস্ক পৃথক করা: 65Mn, OD250 x ID110 x T10/20mm
স্লিটার এবং রিকোয়েলারের জন্য ডিসি মোটর: 280KW, 315KW।
কয়েল স্লিটিং মেশিন স্লিটিং গতি: (0 ~ 20) মি/মিনিট, নিয়মিত
