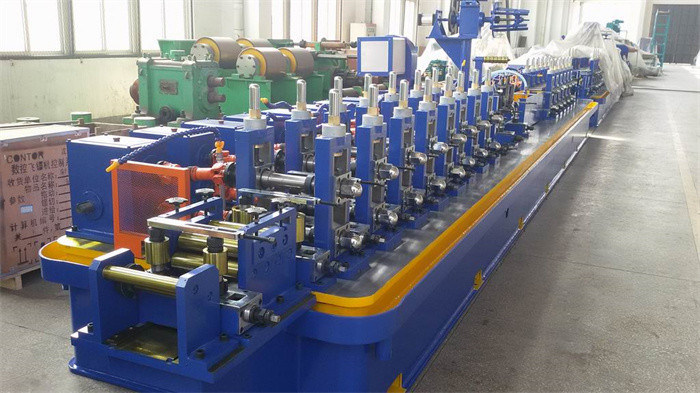

0.5-1.8 মিমি স্কয়ার এইচএফ dedালাই টিউব মিল উত্পাদন লাইন

1. পণ্যের বর্ণনা:

বর্গক্ষেত্র আয়তক্ষেত্রাকার এবং অন্যান্য বিশেষ অ-মানক তৈরির পণ্যের জন্য MA-32 HF ওয়েল্ডেড পাইপ মেকিং মেশিন

2. স্পেসিফিকেশন:

প্রক্রিয়াজাত করা উপাদান: কার্বন ইস্পাত, ঠান্ডা গরম ঘূর্ণিত প্রি -স্লিট স্ট্রিপ কয়েল withালাই করতে সক্ষম গ্রেডের সর্বোচ্চ।0.2% কার্বন

উৎপাদনের ধরণ: গোলাকার টিউব, স্কয়ার, স্কয়ার এবং আয়তক্ষেত্রাকার ফাঁপা অংশ

ব্যাসার্ধের বাইরে বৃত্তাকার টিউব: ন্যূনতম 114, সর্বোচ্চ 273 মিমি

স্কয়ার হোলো বিভাগ: ন্যূনতম 130 x130, সর্বোচ্চ 215 x 215 মিমি

আয়তক্ষেত্রাকার ফাঁপা বিভাগ: ন্যূনতম 80x 100, সর্বোচ্চ 140x 200 মিমি

টিউব বেধ: ন্যূনতম 3.0 মিমি সর্বোচ্চ 10.0 মিমি (X70≤8 মিমি)

লাইন গতি গঠন: সর্বোচ্চ 45 মি/মিনিট

(বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার ফাঁপা আকারগুলি কম গতিতে উত্পাদিত হয় পাশের দেয়ালের বেধ অনুপাতের উপর নির্ভর করে)

টিউব কাটার দৈর্ঘ্য: ন্যূনতম 4 সর্বোচ্চ 12 মিটার

দৈর্ঘ্য নির্ভুলতা: ± 3 মিমি

3. সমাপ্ত পাইপ বিশেষ উল্লেখ:

(1) পাইপ ব্যাস φ10 ～ φ38 মিমি

(2) বৃত্তাকার পাইপের জন্য প্রাচীরের বেধ 0.5 ～ 2.5 মিমি;বর্গক্ষেত্র/আয়তক্ষেত্রাকার পাইপের জন্য 0.5-1.8 মিমি।

(3) কাটার দৈর্ঘ্য 4 ～ 9 মি

(4) দৈর্ঘ্য কাটার নির্ভুলতা: +/- 3 মিমি

গতি গঠন

20 ～ 100 মি/মিনিট

মোট ক্ষমতা ক্যাপাসিটি

প্রায়.400KW

সংকুচিত হাওয়া:

(1) প্রবাহ হার: 6 মি 3/মিনিট

(2) চাপ: 5 ～ 7 কেজি/ সেমি 2

মেশিন সেটের জন্য পানি সরবরাহ

(1) প্রবাহ হার: 20T/h ～ 30 T/h

(2) রিজার্ভেশন পুল ক্যাপাসিটি: 30 মি 3

কর্মশালার ব্যবস্থা:

কর্মশালার প্রস্থ: 6 মি

কর্মশালার দৈর্ঘ্য: 50 মি

কর্মশালার উচ্চতা (সিলিং ট্রেইল থেকে মেঝে পর্যন্ত): ≥5 মি

4. প্রযুক্তিগত প্রক্রিয়া:

Uncoiling → Cutting and Welding → Cage accumulator Fe (Feeding, Forming), (Seam guide, HF welding, Squeezing, Deburring), Water cooling, Sizing, Rough Straightening → STD Flying Saw → Checking and Collecting → Packing → Storage
