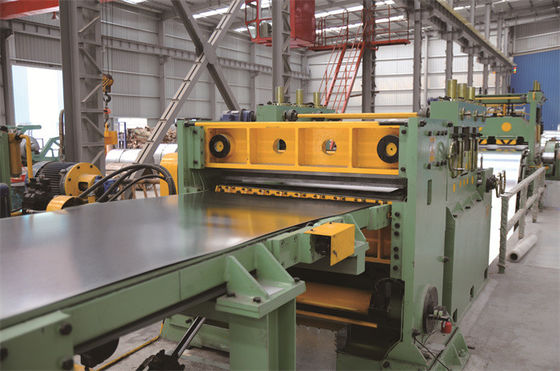

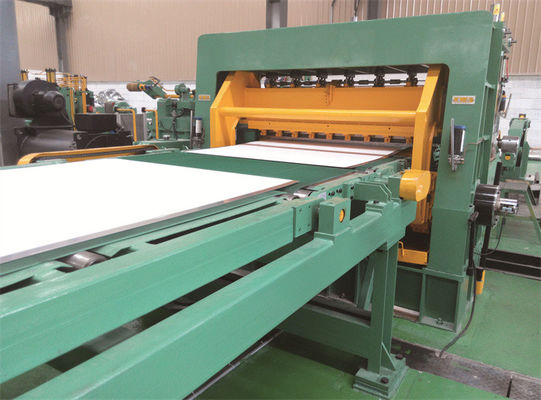

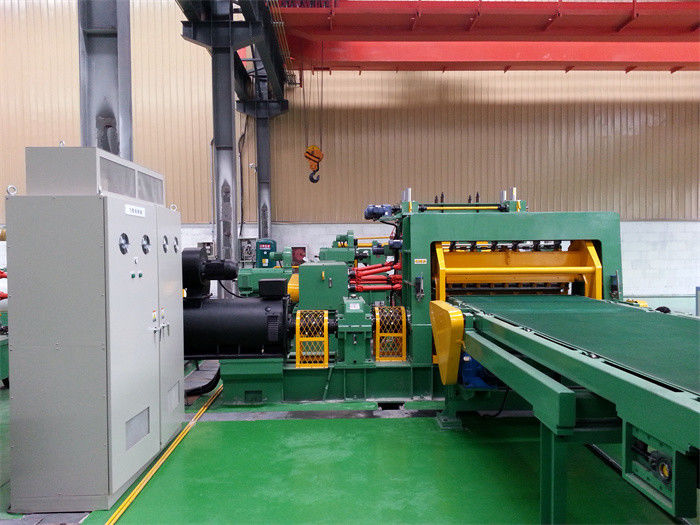

সিআর গ্যালভানাইজড স্টিল শীট লেন্থ লাইন মেশিনে কাটা

1. পণ্যের বিবরণ:

ইস্পাত কাটা দৈর্ঘ্য লাইন-মধ্য পুরু স্থির গতিতে দৈর্ঘ্য রেখায় কাটা, প্রান্তে কোন গর্ত নেই

2. ভূমিকা:
মাঝারি পুরু প্লেট কাট-টু-লেন্থ লাইন গ্রাহকের অনুরোধ পূরণ করতে পারে সর্বোচ্চ লাইন স্পিড m০ মি/মিনিট একটি কুণ্ডলী স্ট্রিপ খুলে এবং সমতল করে, এবং তারপর সমতল সমতল স্ট্রিপটি নির্দিষ্ট দৈর্ঘ্যের শিয়ার করে।
এই কুণ্ডলী CTL লাইন বিশেষ করে CR, HR কার্বন স্টিল কয়েল, GI, PPGI স্টিল প্লেটের জন্য উপযুক্ত।
প্লেট কাট-টু-লেন্থ লাইন (কয়েল সিটিএল লাইন) ডিসি বা এসি মোটর দ্বারা চালিত একটি লেভেলিং মেশিন রয়েছে এবং দৈর্ঘ্য-ফিক্সিং এনকোডার দ্বারা হয়, শিয়ারিং স্টাইল স্টপ-শিয়ার।
মাঝারি পুরু প্লেট কাট-টু-লেন্থ লাইন স্টিল কয়েলগুলি বেধের সাথে মানানসই: (1 ~ 6 মিমি, 2 ~ 8 মিমি, 3-10 মিমি) এবং পরিবর্তনযোগ্য প্রস্থ, এবং সমাপ্ত শীটের দৈর্ঘ্য গ্রাহকের ব্যবহারিক প্রয়োজনের উপর নির্ভর করে।


3. এই কুণ্ডলী CTL লাইনের জন্য সুবিধা এবং বৈশিষ্ট্য:
1. উচ্চ নির্ভুলতা
লাইন গতি 30m/min, 7-8pcs/min 2000mm দৈর্ঘ্য শীট পর্যন্ত গড় হতে পারে।
লেভেলিং স্পষ্টতা: ± 1 মিমি/
শীট দৈর্ঘ্য স্পষ্টতা: ± 0.5 মিমি/মি
শীট তির্যক দৈর্ঘ্য স্পষ্টতা: ± 0.5 মিমি/মি


4. প্রধান প্রযুক্তিগত পরামিতি:

MA- (0.3 ~ 3) × 1600mm/2000mm/2500mm প্লেট কাটা দৈর্ঘ্যরেখা

কয়েলের উপাদান: HRC, CRC, GI, PPGI, Q195, Q235, Q345 ...
স্ট্রিপ বেধ: (0.3-3) মিমি
সর্বোচ্চস্ট্রিপ প্রস্থ: 1600 মিমি
কয়েল আইডি: ≥Φ508 মিমি
কয়েল ওডি: Φ1800 মিমি
সর্বোচ্চকুণ্ডলী ওজন: 20000 কেজি
স্লিটার মোটর: 75KW ডিসি মোটর
স্লিটার শ্যাফ্ট: Ф220 x 1650 মিমি
স্লিটার শ্যাফ্টে ডিস্ক ছুরি: ID220mm x OD330mm x 10mm, 6CrW2Si।
ডিস্ক পৃথক করা: ID85 x OD210mm x 6mm, 65Mn
কাঠের প্লেটের চারপাশে মোড়ানো অনুভূত ঘর্ষণীয় পশমের মধ্য দিয়ে যাওয়া স্ট্রিপ দ্বারা সরবরাহ করা টেনশন।
রিকোয়েলার ব্লক: Ф508 x 1700 মিমি
রিকোলার মোটর: 90KW ডিসি মোটর
বৈদ্যুতিক নিয়ন্ত্রণ: ইউরোথার্ম 590 ডিসি ড্রাইভার ক্যাবিনেট প্লাস কন্ট্রোল প্যানেল।
স্লিটিং গতি: সর্বোচ্চ 100 মি/মিনিট, নিয়মিত।

5. কুণ্ডলী CTL লাইন বিস্তারিত স্পেসিফিকেশন:
